Almacén de perfiles manuales personalizados
Al comprar el almacén de perfiles manual personalizado proporcionado por Wanka Technology, está diseñado específicamente para el almacenamiento de perfiles con longitudes no estándar, secciones transversales especiales y condiciones de trabajo irregulares. Los estantes voladizos personalizados, operados manualmente, son adecuados para cualquier longitud, desde 3 a 15 metros, con un solo brazo capaz de soportar de 1 a 8 toneladas. El mecanismo de ahorro de fuerza manual se puede combinar según sea necesario. Wanka Technology, la marca, ofrece servicios integrales que incluyen inspección in situ, diseño, producción e instalación no estándar. Al comprar el sistema de almacenamiento de perfiles manual personalizado, puede resolver los problemas de almacenamiento de productos estándar insuficientes, la inaplicabilidad de los modelos eléctricos y el presupuesto limitado. Disfrute de un diseño gratuito, una garantía de 24 meses para los componentes de la transmisión y una garantía de 60 meses para la estructura de acero. Personalización flexible, operación manual sin esfuerzo, estable y confiable.

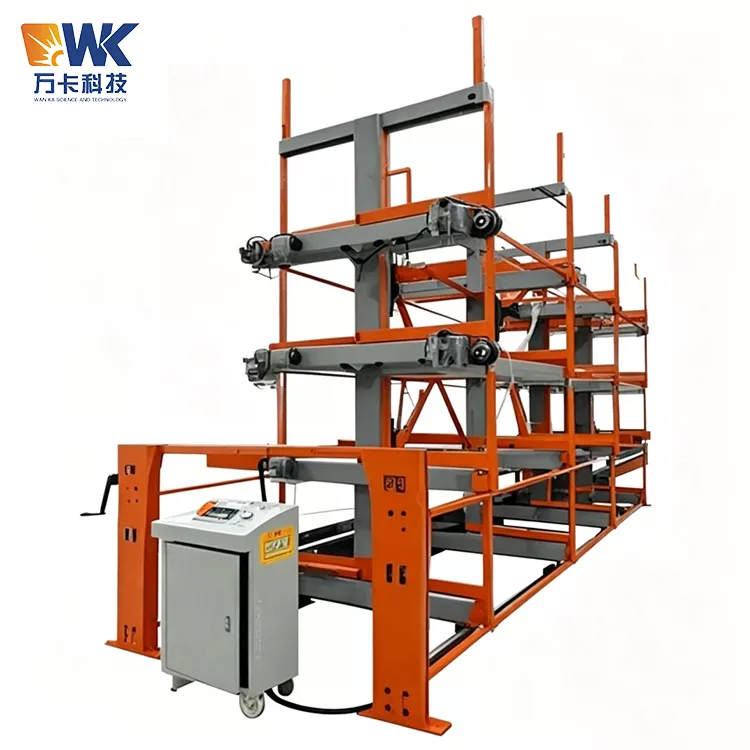

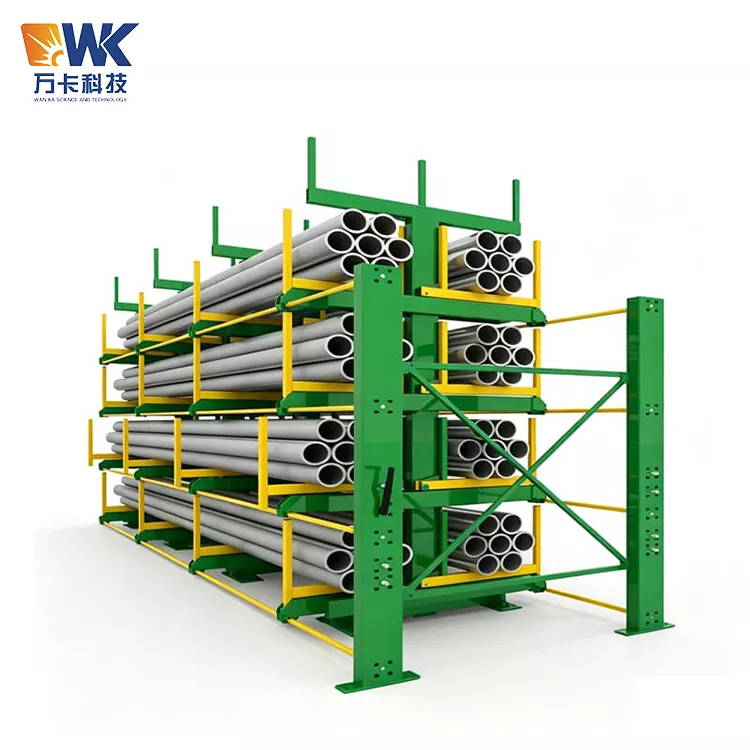

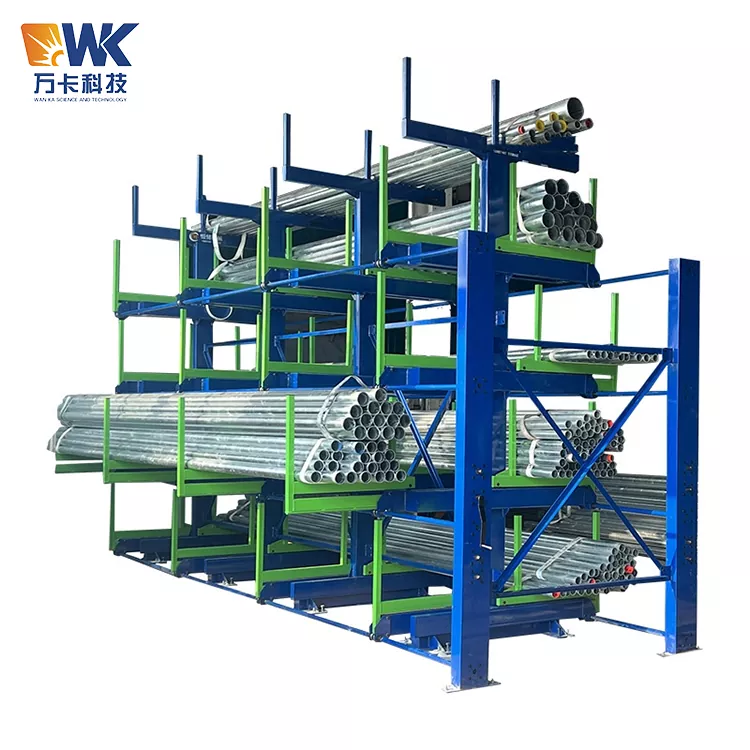

El almacén de perfiles manuales personalizado es un estante en voladizo manual completamente no estándar desarrollado por Jinan Wanka Technology Co., Ltd. para escenarios donde no se pueden utilizar estantes manuales estándar.
En realidad, hay muchos almacenes de material largo que se enfrentan a una situación tan incómoda: la longitud de los perfiles no es de 6 metros, 9 metros o 12 metros, sino de 7,3 metros, 10,5 metros, 13,8 metros; la forma de la sección transversal es trapezoidal, triangular o materiales de formas especiales con bordes de brida; el piso del taller tiene columnas, pendientes o espacios estrechos; el presupuesto es insuficiente para adquirir el modelo eléctrico y no hay suministro eléctrico en el lugar; o debe coordinarse especialmente con puentes grúa, carretillas elevadoras, etc.
Las estanterías de perfiles manuales estándar no se pueden adaptar a esta situación, por lo que la personalización se convierte en la única solución. El bastidor de perfil manual personalizado se diseña desde cero: la altura de las columnas, la longitud del voladizo, la sección transversal, el número de pisos, el espacio entre pisos, el espacio entre brazos, la relación de velocidad del mecanismo manual y la posición del volante, la forma de los pernos de anclaje, el tratamiento de la superficie, todo se adapta a los datos del material proporcionados por el cliente y a las condiciones del lugar. Conserva las ventajas principales de la operación manual sin electricidad, la seguridad y a prueba de explosiones, y el bajo costo, al mismo tiempo que cumple plenamente con sus perfiles y diseño de almacén específicos. Después de la entrega, recibirá un equipo de almacenamiento "perfecto", sin dimensiones adicionales y sin deficiencias funcionales.
Puntos de venta principales
- La longitud se puede personalizar, coincidiendo exactamente con los requisitos
- Capaz de adaptarse al diseño bajo demanda, sin desperdicio ni riesgo
- Personalización del mecanismo de manivela: disponible en diámetro de manivela (300-500 mm), relación de velocidad (1:30 a 1:100), manija simple o doble, instalación izquierda o derecha, diseño plegable o desmontable. Para escenarios de uso frecuente, se puede seleccionar la adición opcional de resorte de asistencia o asistencia neumática (semimanual).
- Adaptación a entornos hostiles y especiales.

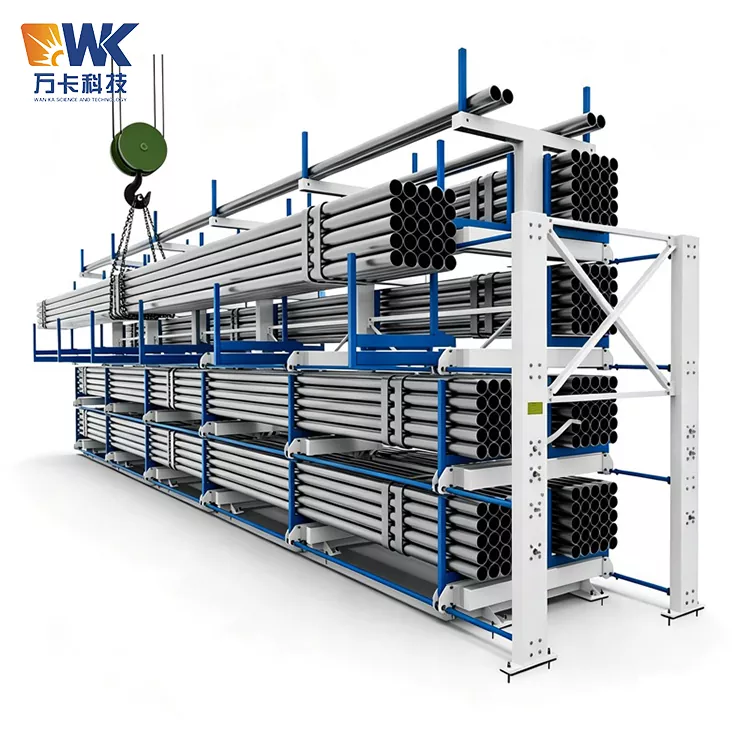

- Compatible con equipos logísticos existentes
Parámetros
|
Parámetros personalizados |
Gama disponible y descripción detallada |
|
Longitud del perfil (L) |
3000 mm ~ 15000 mm, ajustado en 100 mm por intervalo de escala |
|
Carga nominal de un solo brazo (P) |
1 tonelada/2 toneladas/3 toneladas/5 toneladas/8 toneladas; Los voladizos dobles paralelos son obligatorios para cargas superiores a 8 toneladas. |
|
Total de capas de almacenamiento (N) |
2 a 7 capas; Se sugiere un máximo de 6 capas para evitar una operación de arranque manual extenuante. |
|
Altura libre entre capas adyacentes (H1) |
150 mm ~ 600 mm, configurado según la altura máxima del perfil más el espacio libre de seguridad reservado |
|
Espaciado entre centros de voladizos (D) |
150 mm ~ 800 mm, determinado por el ancho real o el diámetro exterior de los perfiles almacenados |
|
Altura total del equipo (H_total) |
2000 mm ~ 5500 mm, restringido por la clara altura vertical de los edificios de la fábrica |
|
Profundidad longitudinal de todo el estante |
Equivale a la longitud del perfil L más un margen adicional de 400 mm a 800 mm para recorrido telescópico en voladizo |
|
Ancho del estante (W) |
1200 mm ~ 2200 mm, aplicable a formas estructurales de una y dos caras |
|
Altura de la capa inferior desde el suelo (H_bottom) |
300 mm ~ 900 mm, espacio reservado para el paso suave de eslingas de grúa y horquillas de montacargas |
|
Carrera telescópica de voladizo (S) |
600 mm ~ 1500 mm, normalmente establecido en 2 a 3 veces el ancho de la sección de las materias primas |
|
Relación de reducción del mecanismo de manivela |
1:30 (alta velocidad para almacenamiento liviano) ～ 1:100 (diseño que ahorra mano de obra para condiciones de trabajo con cargas pesadas) |
|
Diámetro estándar del volante |
Tamaños opcionales: 300 mm, 350 mm, 400 mm, 450 mm, 500 mm |
|
Fuerza de arranque manual permitida |
Índice personalizable (ejemplo: ≤120N). El valor de fuerza objetivo se puede lograr mediante un diseño de relación de reducción optimizado |
|
Forma de transmisión de potencia |
Configuración estándar: transmisión por engranajes y cremallera; Transmisión de piñón de cadena para requisitos de carrera larga. |
|
Estructura autoblocante antideslizante |
Estándar: tornillo sin fin y engranaje helicoidal autoblocante. Accesorios opcionales: dispositivo de trinquete + pasador de seguridad manual |
|
Tratamiento anticorrosión superficial |
Pulverización de polvo epoxi (color personalizado mediante carta RAL) / galvanizado en caliente / acabado original en acero inoxidable |
|
Grado de entorno de trabajo aplicable |
Taller interior ordinario, área a prueba de explosiones, patio al aire libre, almacenamiento en frío a baja temperatura, taller de producción a alta temperatura |

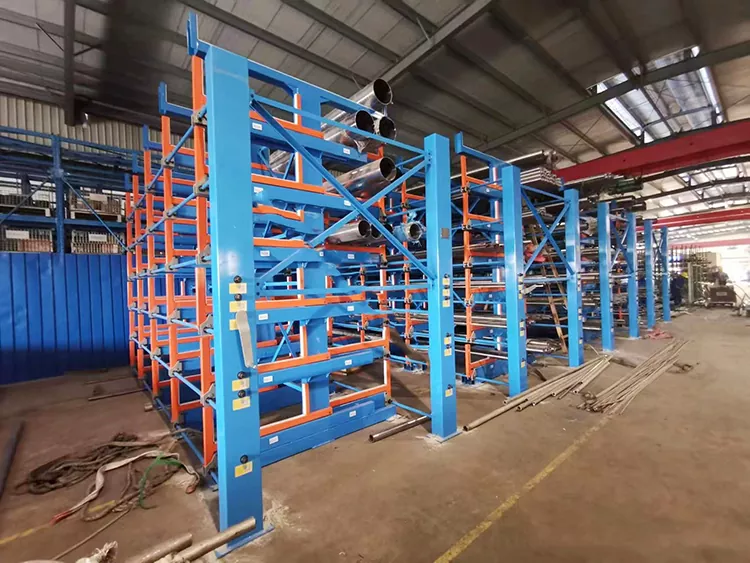

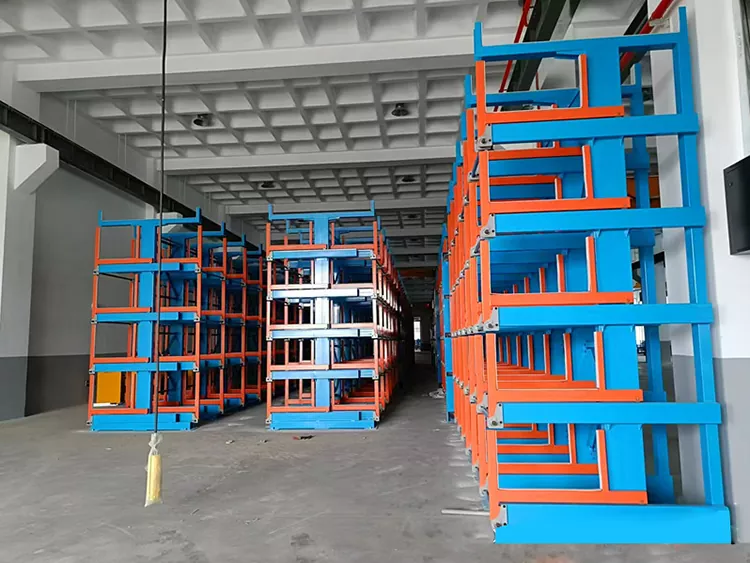

Áreas de aplicación y ejemplos
Qué escenarios requieren el uso de un almacén de perfiles manual personalizado:
- Materiales largos irregulares: como tubos de calefacción largos (con bridas) en moldes de palas de aerogeneradores o carriles de acero irregulares en vías de tren de alta velocidad.
- Talleres antiguos: con numerosas columnas y pasillos estrechos, no se pueden introducir anchos estándar y es necesario reducir el ancho total o hacerlo asimétrico.
- Métodos especiales de almacenamiento: los perfiles deben apilarse horizontalmente en varias capas, con un acolchado entre cada capa, y requieren un voladizo con protecciones laterales para evitar caídas.
- Requisitos de movilidad: el almacén debe reubicarse periódicamente y el almacén de perfiles manuales debe poder desmontarse y reinstalarse sobre diferentes cimientos.
