Cargador tipo pórtico de alta eficiencia para fabricación automatizada

Comprensión del cargador de pórtico en la fabricación moderna

En el entorno de producción de alta velocidad actual, la automatización ya no es un lujo sino un requisito fundamental para mantener una ventaja competitiva. Un cargador de pórtico es un sistema robótico de manipulación de materiales diseñado para automatizar la carga y descarga de máquinas CNC, tornos, rectificadoras y otros equipos de producción. Utiliza una estructura de viga elevada para mover piezas a lo largo de los ejes X, Y y Z, lo que ofrece tiempos de ciclo rápidos, repetibilidad excepcional y un tamaño compacto en comparación con los robots articulados. Wanka ha estado a la vanguardia en el desarrollo de soluciones de cargadores de pórtico inteligentes que se integran perfectamente en las líneas de producción existentes, reduciendo el tiempo de inactividad y maximizando la utilización del husillo.

Los sistemas de carga tipo pórtico de Wanka están diseñados para brindar versatilidad. Manejan piezas de trabajo en forma de eje, componentes en forma de disco y formas irregulares que pesan desde unos pocos gramos hasta varios cientos de kilogramos. El diseño modular significa que el sistema se puede configurar con brazos telescópicos de una o dos vigas o de alta velocidad. Esta flexibilidad permite a los fabricantes automatizar la producción en lotes pequeños o la producción en masa de gran volumen con la misma eficiencia. Debido a que el cargador opera por encima de la máquina, conserva un valioso espacio en el piso y mantiene el área de trabajo libre de obstáculos.

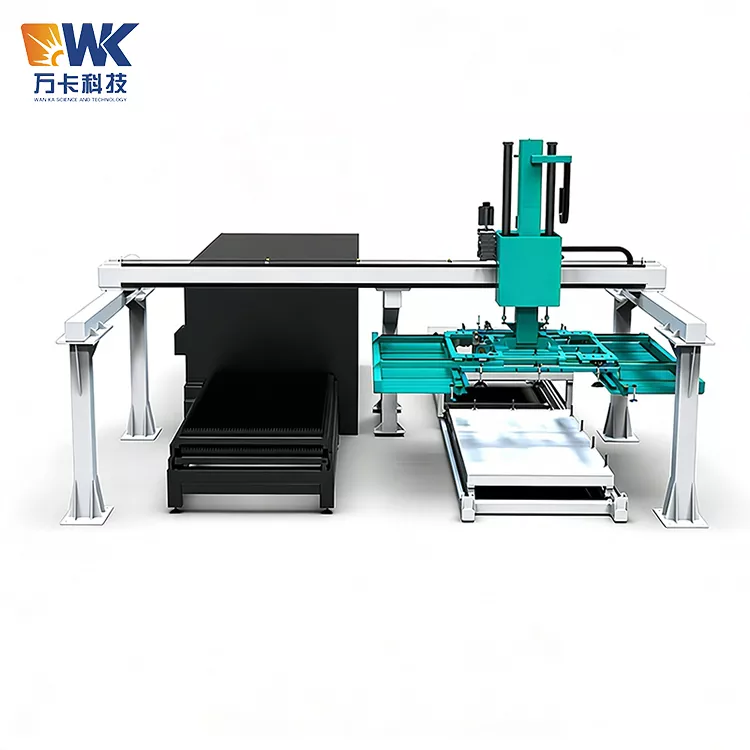

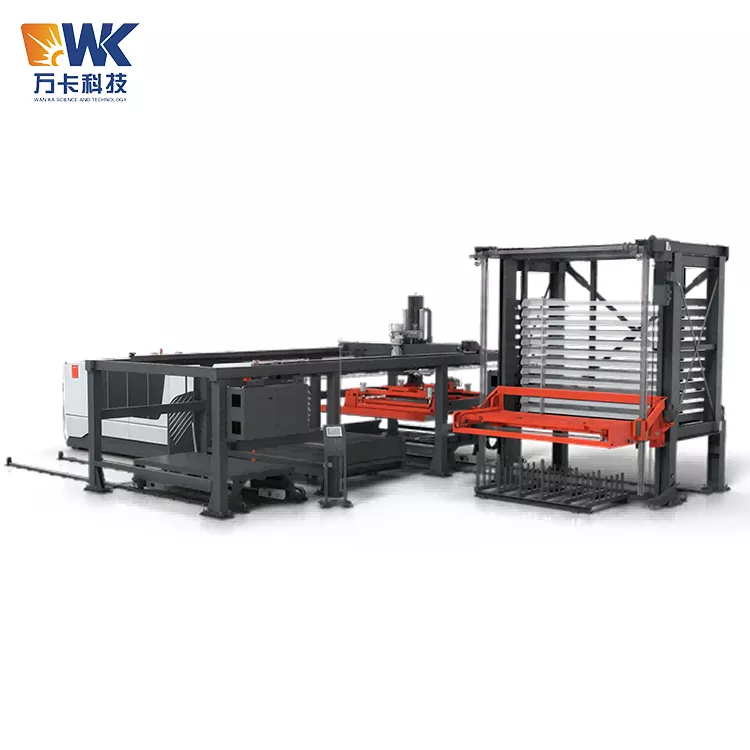

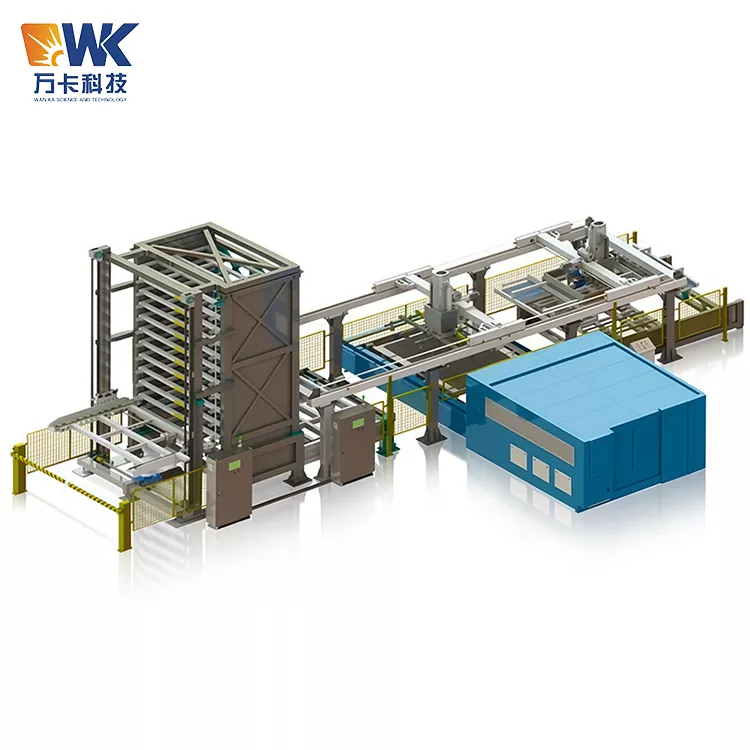

Nuestra serie Gantry Loader incluye productos comoCargador de pórtico 1325yCargador de pórtico 1530, etc.

Componentes principales y principio operativo

Un cargador de pórtico Wanka estándar consta de una estructura rígida de vigas de acero, un eje de elevación vertical, un eje transversal horizontal, un sistema de agarre y un gabinete de control inteligente. La viga horizontal se desplaza a lo largo de guías lineales de precisión accionadas por servomotores y transmisiones de piñón y cremallera o por correa. El brazo vertical lleva la pinza hacia la máquina herramienta, recoge la pieza terminada, se retrae y la entrega a un transportador o estación intermedia antes de cargar una pieza en bruto nueva. Todos los movimientos se sincronizan a través de un controlador de movimiento que se comunica con el sistema CNC mediante protocolos estándar como Profinet, EtherCAT o Modbus.

La tecnología de agarre se adapta a la geometría de la pieza. Wanka ofrece pinzas neumáticas paralelas, pinzas céntricas de tres mordazas, pinzas magnéticas para piezas ferrosas y unidades de sujeción internas o externas diseñadas a medida. El cambio entre tipos de piezas es rápido; a menudo, un simple cambio de programa y un cambio de pinza se ejecutan en menos de cinco minutos. Un sensor de detección de piezas integrado confirma la recogida exitosa y evita accidentes, protegiendo tanto al cargador como a la costosa máquina CNC.
