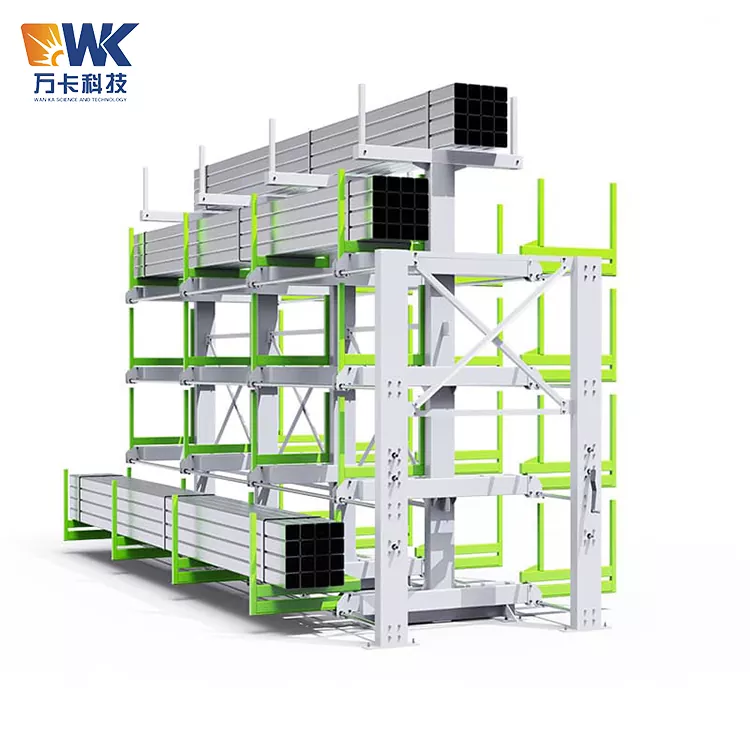

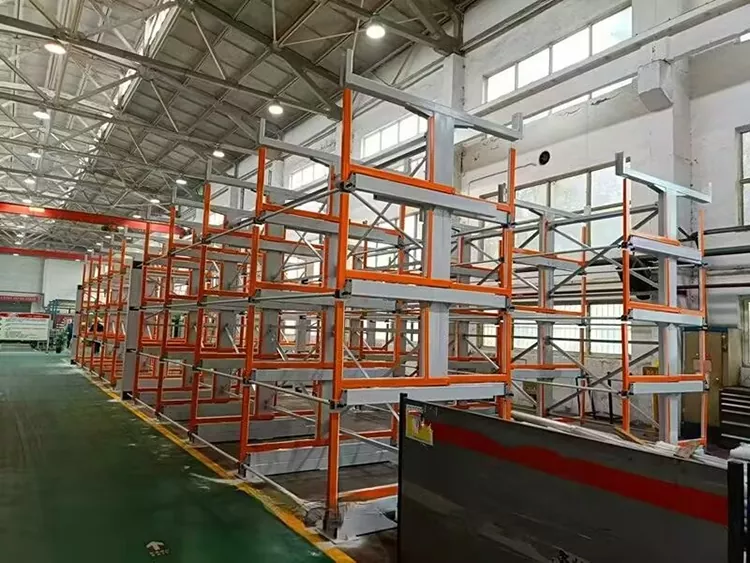

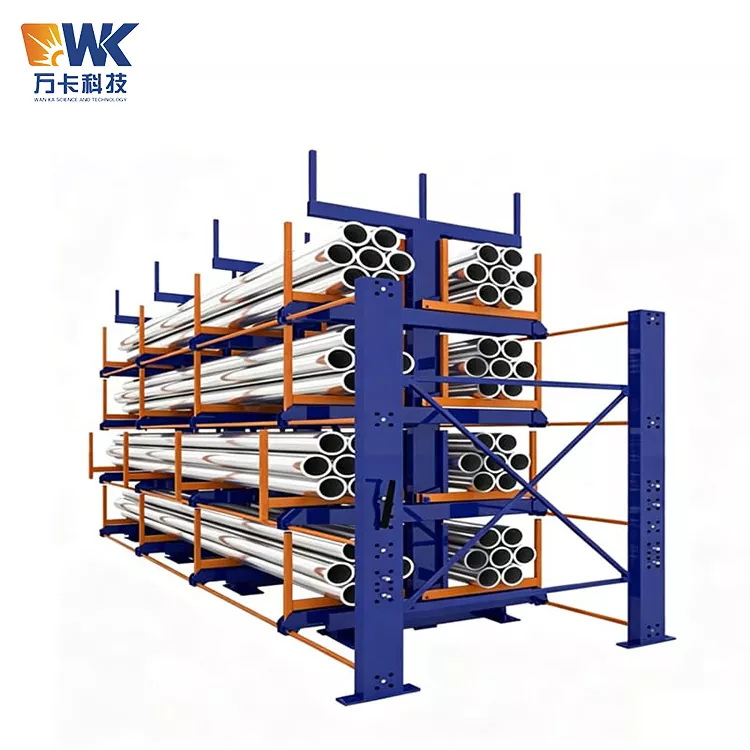

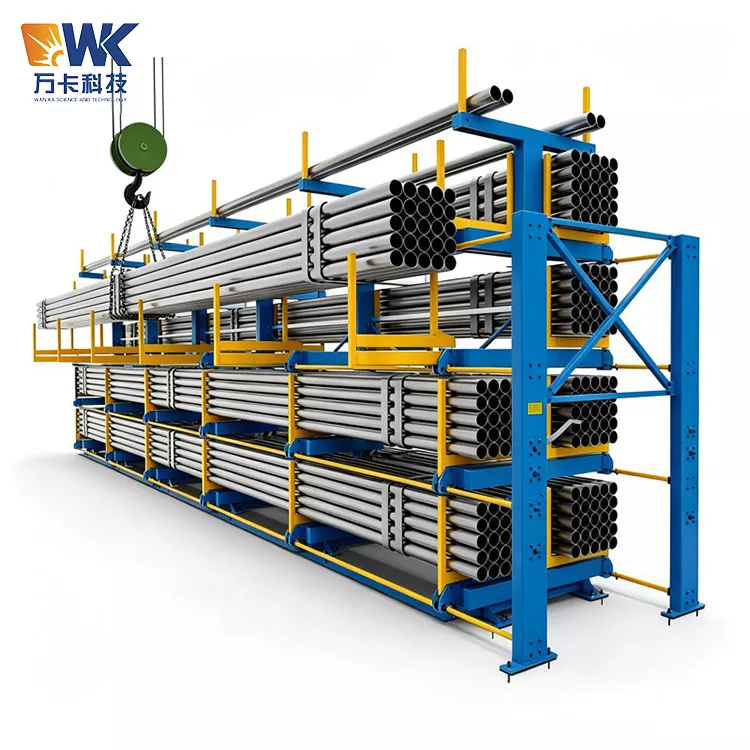

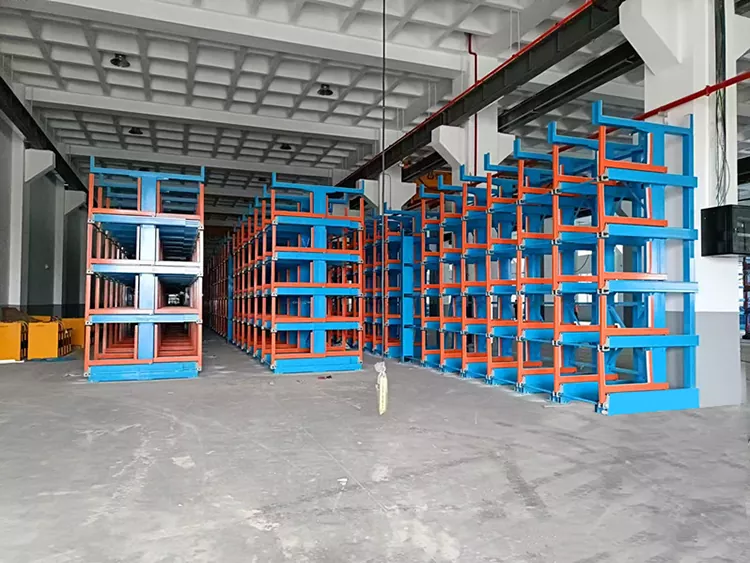

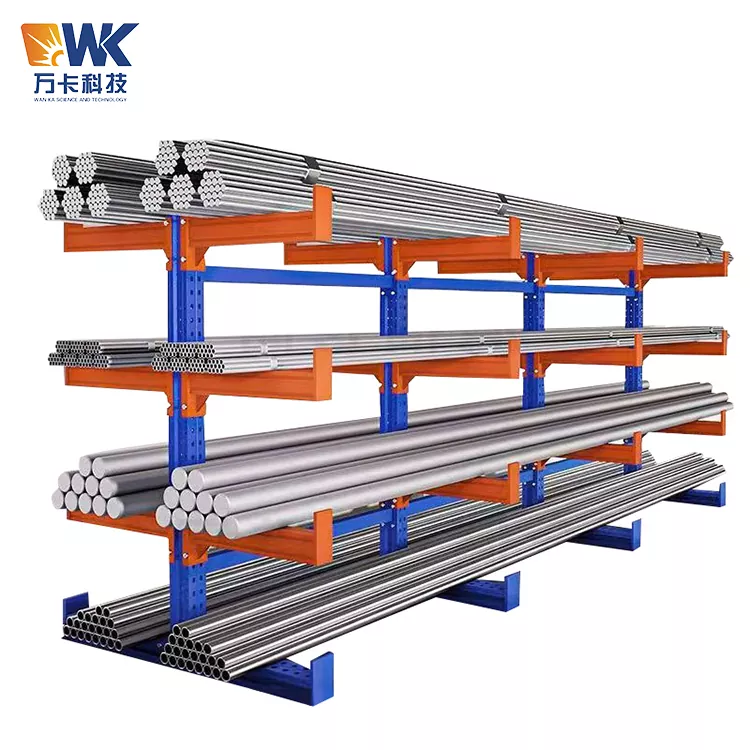

Almacén de perfiles manuales 90

El Almacén de Perfiles Manual 90 suministrado por Wanka Factory pertenece a la categoría de estanterías manuales de uso pesado. Se diferencia de los bastidores de almacenamiento de perfiles accionados eléctricamente. Todo el sistema operativo es impulsado por un engranaje helicoidal de manivela y una estructura de rueda helicoidal para mover la cremallera y la varilla roscada, logrando el movimiento telescópico del voladizo. Todo el proceso no requiere conexión a líneas eléctricas externas. No hay componentes de control eléctrico y no hay riesgo de incendio en el circuito. Es la solución de almacenamiento vertical preferida para talleres a prueba de explosiones, áreas de fábrica sin puntos de suministro de energía estables y escenarios de extracción de materiales de baja frecuencia.

Principio de funcionamiento y experiencia de funcionamiento hombre-máquina.

Toda la potencia telescópica de extensión y retracción de todo el sistema de estanterías se suministra mediante manivela manual. El equipo está equipado con un mecanismo de manivela con una relación de transmisión de 1:60. El operador sólo necesita aplicar una fuerza manual convencional de aproximadamente 150 N para girar fácilmente el volante exterior. La potencia se amplifica mediante un reductor de tornillo sin fin y luego se transmite al par de transmisión de cremallera, lo que hace que el voladizo se extienda suavemente de 900 mm a 1200 mm. El perfil de 9 metros de largo seguirá el voladizo para moverse dentro del canal de operación. El personal puede completar directamente las tareas de recuperación y carga de materiales utilizando carretillas elevadoras y camiones grúa. Una vez completada la operación de almacenamiento y recuperación de material, invertir el volante puede retraer el voladizo a su posición original.

La estructura de transmisión puramente mecánica funciona suavemente con una baja probabilidad de atascos. Las operaciones diarias simples pueden permitirle dominarlo. No hay problemas comunes como fallas del sistema de control electrónico o fallas del motor. El equipo en general tiene una tasa de falla inherente extremadamente baja y un umbral de mantenimiento postoperatorio significativamente reducido.

Embalaje y envío: plan de transporte para el estante de almacenamiento de perfiles de manivela manual tipo 90

Debido al gran tamaño y peso del tipo 90, se requiere un diseño de logística y embalaje especial.

- Embalaje separado:columnas verticales (cada una de aproximadamente 3,4 metros de largo), voladizos (cada uno de aproximadamente 1,8 metros de largo, 5-6 en total), base, conjunto reductor de manivela, cremallera de engranajes y sujetadores se empaquetan por separado. Los voladizos se agrupan con correas de acero. Cada capa está acolchada con tablas de espuma para evitar golpes. Todos los componentes de acero se rocían con aceite antioxidante y luego se envuelven con una película estirable.

- Embalaje en caja de madera:el mecanismo de manivela, el reductor y las piezas pequeñas se colocan en una caja de madera contrachapada no tratada con pesticidas (dimensiones 1,2×0,8×0,6 metros), con bolsas impermeables y desecantes en su interior. La caja de madera está rociada con etiquetas que dicen "frágil" y "hacia arriba".

- Método de envío:a nivel nacional se utilizan camiones de plataforma de 17,5 metros. Del tipo de un solo lado se puede transportar una sola unidad, mientras que del tipo de doble lado se necesitan 2 camiones o en lotes. El peso total de la mercancía es de aproximadamente 2 toneladas (incluido el embalaje) y el tiempo de entrega logística es de 3 a 7 días (dependiendo de la distancia). Se proporciona seguimiento GPS completo.

- Recibo del cliente:Compruebe si hay algún daño en la caja de madera y cualquier deformación u óxido evidente en las piezas de acero antes de firmar la entrega. Si hay algún problema, tome fotografías y contáctenos dentro de las 48 horas para realizar un reclamo. Después de desempacar, cuente cada artículo uno por uno con la lista de empaque e informe cualquier pieza faltante dentro de las 24 horas.

Preguntas frecuentes

Pregunta 1: ¿El Almacén de Perfiles Manual 90 puede almacenar perfiles de 9,5 metros de largo?

Respuesta: El diseño estándar es de 9 metros. Más allá de eso, la resistencia del voladizo es insuficiente. Si necesita 9,5 metros, elija un almacén de perfiles manual personalizado (con un voladizo extendido y mayor espesor de pared).

Pregunta 2: ¿Será muy agotador operar la máquina de 5 toneladas a mano? ¿Pueden operarlo las trabajadoras?

Respuesta: La fuerza manual es de aproximadamente 150 N, lo que equivale a levantar un objeto de 15 kilogramos. Los hombres pueden manejarlo fácilmente y las trabajadoras físicamente aptas también pueden manejarlo. Si quieres ser más eficiente, puedes elegir una relación de velocidad 1:80 (personalizada), reduciendo la fuerza manual a 110N, pero aumentando el número de rotaciones.

Pregunta 3: ¿Por qué utilizar engranajes y cremalleras en lugar de transmisión por cadena?

Respuesta: El engranaje y la cremallera tienen mayor capacidad de carga, son más resistentes al desgaste y no tienen problemas de holgura de la cadena. El módulo de engranajes de la unidad de almacenamiento de perfil manual estilo 90 llega a 8, y el bastidor está integrado en la parte inferior del voladizo, lo que proporciona una buena protección.

Pregunta 4: ¿Se puede instalar al aire libre en un área abierta?

Respuesta: Hay modelos personalizados para exteriores disponibles. Cambios principales: se agregan cubiertas de lluvia de acero inoxidable al volante y al reductor, los dientes del engranaje y la cremallera están recubiertos con grasa lubricante resistente a la intemperie y todos los pernos están tratados con Dacromet. Se recomienda construir una marquesina sencilla para prolongar la vida útil.

Pregunta 5: Quiero instalar un motor eléctrico en el futuro para que sea eléctrico. ¿Es esto factible?

Respuesta: Las estructuras de transmisión del tipo manual y del tipo eléctrico son diferentes (el tipo manual utiliza un engranaje helicoidal y una rueda helicoidal, mientras que el tipo eléctrico requiere un motor reductor de velocidad y un embrague). La modificación es muy difícil y el costo es casi el mismo que comprar una máquina nueva. Se recomienda determinar el modo de energía antes de comprar.

Pregunta 6: ¿Se volcará el estante de 9 metros de largo?

Respuesta: El ancho de la base es de 1,55 metros (por un lado), la profundidad alcanza los 9,5 metros (incluido el margen de extensión) y los pernos de anclaje están fijados al suelo. Después del cálculo antivuelco, en la condición más desfavorable (todos los voladizos completamente cargados y extendidos), el factor de seguridad es superior a 1,8. Siempre que los pernos de anclaje se instalen según los dibujos, no habrá riesgo de que se vuelque.

Pregunta 7: ¿Se pueden reemplazar los engranajes sin cargo si se desgastan durante el período de garantía?

Respuesta: En un plazo de 12 meses, si hay un desgaste severo debido al uso normal (si el grosor de los dientes disminuye más del 20%), se pueden reemplazar sin costo. Los daños causados ​​por falta de aceite o por la entrada de objetos extraños no están cubiertos por la garantía. Por lo tanto, lubríquelos periódicamente según el manual.

Pregunta 8: ¿Cuánto dura el plazo de entrega?

Respuesta: La unidad de almacenamiento de perfiles manual estilo 90 es de tamaño estándar (no de longitud personalizada). El ciclo de producción es de aproximadamente 20 días hábiles. Si se requieren colores especiales o características opcionales, se agregarán 5 días adicionales.

Pregunta 9: ¿Pueden proporcionar servicios de exportación al extranjero?

Respuesta: Sí, podemos. Hemos exportado a países como Rusia, Vietnam e Indonesia. Ofrecemos embalajes de exportación, certificados de fumigación y certificados de origen. Los gastos de envío se cotizarán por separado.

Confianza del cliente y respaldo de la marca

Wanka Technology se ha ganado una sólida reputación en el sector de las estanterías de perfiles manuales.

- Casos de exportación:En 2023, exportó 6 bastidores de perfiles manuales del tipo 90 a una determinada empresa comercializadora de tubos de acero en Rusia, para almacenar tubos de acero de 9 metros utilizados en la región de Siberia. El mecanismo manual del equipo permaneció suave incluso en un ambiente de -40 ℃.

- Clientes colaborativos (parcial):Tianjin CIMC Container (para almacenar vigas inferiores de contenedores de 9 metros), Shanghai Baoye Group (almacén temporal en sitios de construcción), Shandong Mo Long Petroleum Machinery (para almacenar tuberías de petróleo). La tasa de repetición de compras superó el 65%.

- Fuerza de fábrica:10.000 metros cuadrados de espacio de fábrica, corte por plasma CNC, línea de soldadura por robot, sala de granallado a gran escala, línea de pulverización automática. Con 200 empleados, entre ellos 15 técnicos especializados en productos manuales.

- Cotización del cliente:"El modelo 90 manual es el equipo de almacenamiento más duradero que hemos comprado. Se ha utilizado durante tres años sin ningún problema. Anteriormente, lo comprábamos a otras empresas a un precio más bajo y el voladizo se dobló en menos de un año". - Gerente Zhang de cierta estación de arrendamiento de tubos de acero en Cangzhou, provincia de Hebei.

Bienvenido a programar una visita a la fábrica.

Experiencia de uso real: comentarios de un cliente en Chengdu, provincia de Sichuan

"Somos una pequeña fábrica de procesamiento de estructuras de acero, que produce principalmente quillas de acero ligeras de 9 metros de largo. El edificio de nuestra fábrica es antiguo y carece de electricidad trifásica. No queremos gastar dinero en cableado. Compramos el almacén de perfiles manual Wanka 90. Al principio, nos preocupaba que no fuera estable, pero después de probarlo, descubrimos que es muy fácil de operar. Almacenamos y recuperamos unas diez veces al día y no nos sentimos cansados en absoluto. Además, esta cosa No requiere ningún mantenimiento, lo cual es mucho más conveniente que los eléctricos. Ahora el taller está limpio y seguro, e incluso los clientes que vienen de visita lo aprueban". — Sr. Li, director de fábrica de una empresa de estructuras de acero en Chengdu, provincia de Sichuan.
