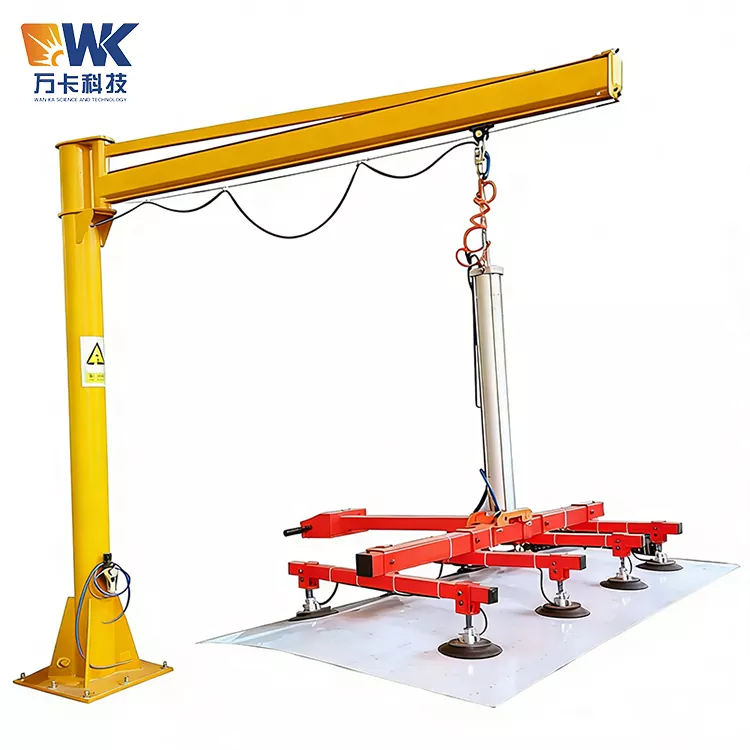

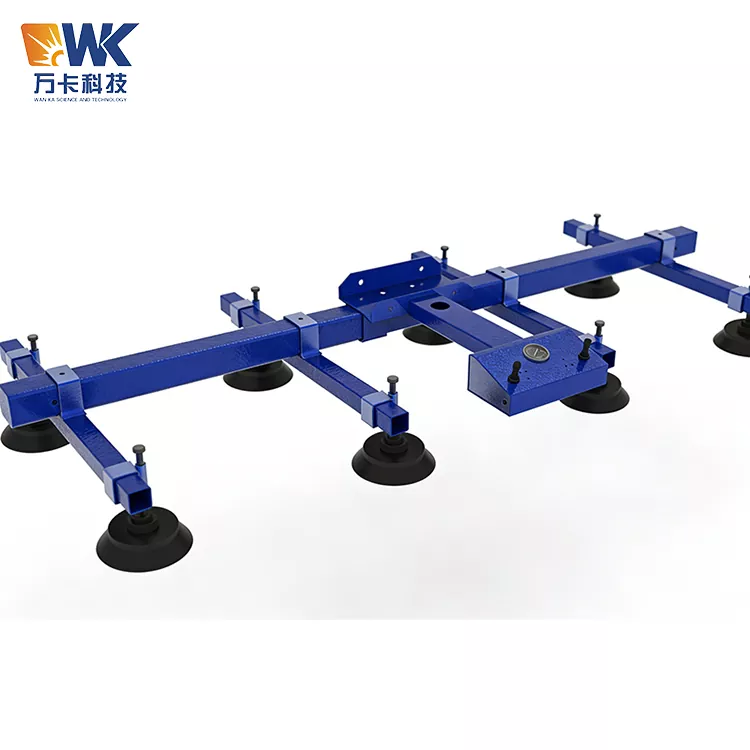

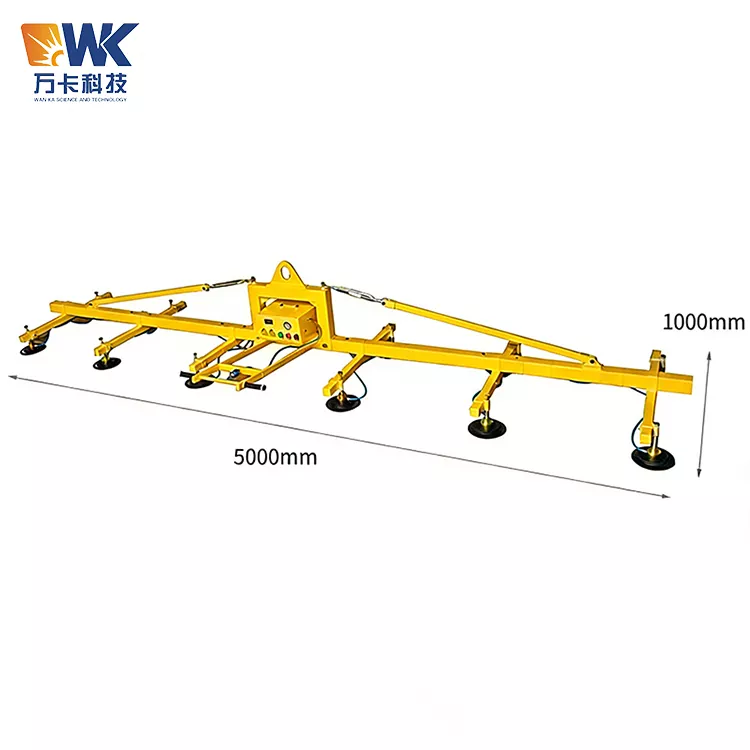

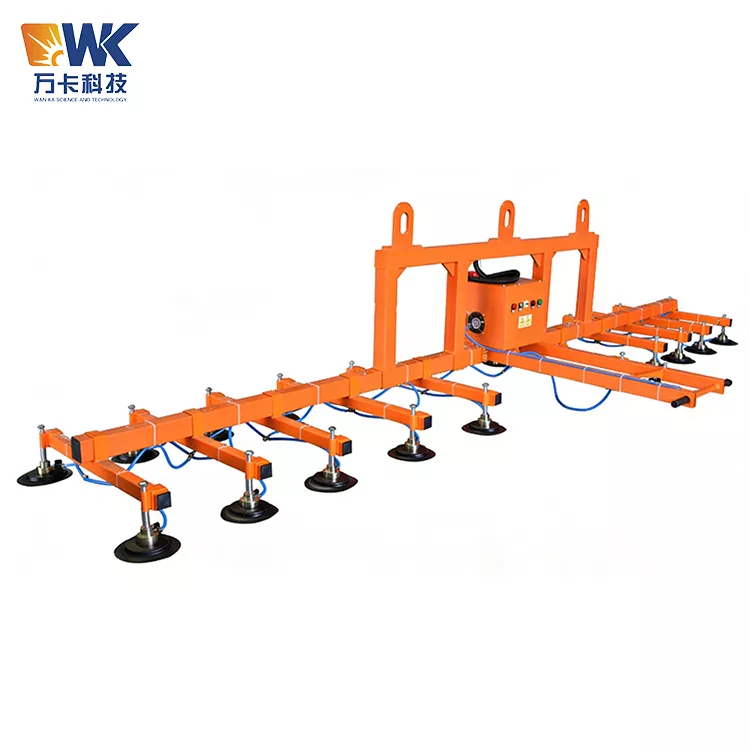

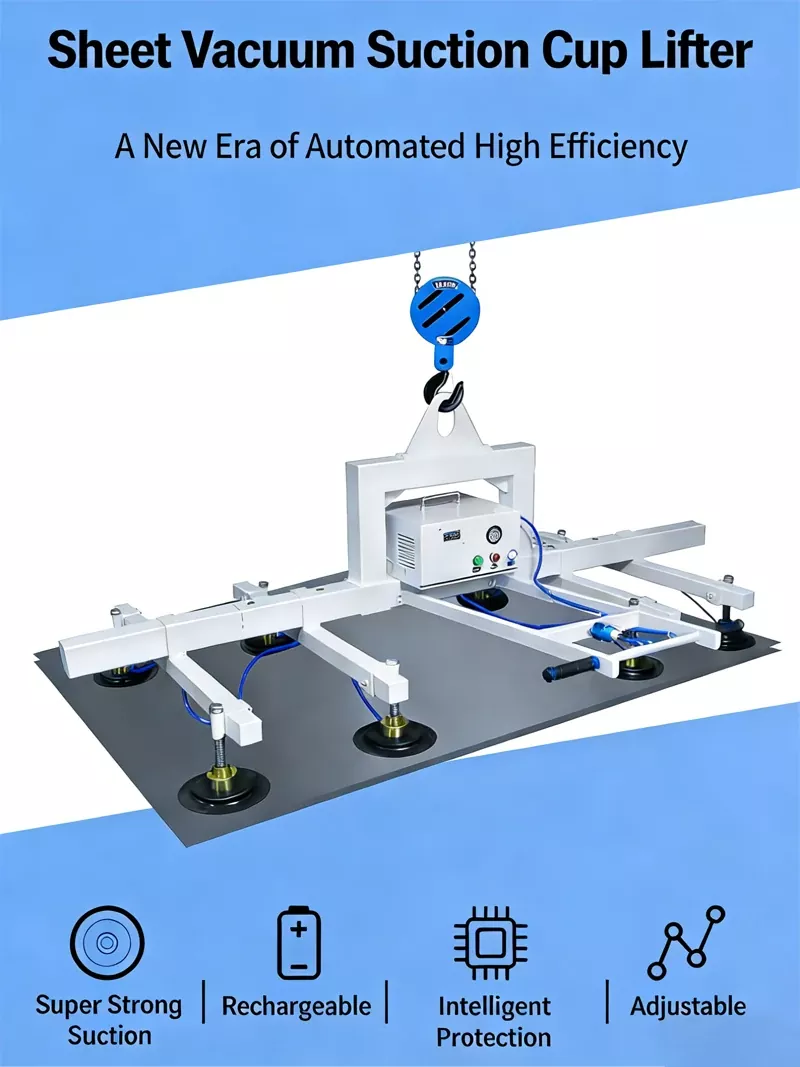

Cargador láser con ventosa 1325

El cargador láser con ventosa 1325 suministrado por Wanka Factory, también conocido como pinza de vacío, ventosa de vacío o máquina de manipulación por vacío, es un dispositivo de manipulación automatizado basado en el principio de succión por vacío.

Principio de funcionamiento

Utiliza una bomba de vacío de paletas rotativas sin aceite para extraer aire entre la ventosa y la superficie de la pieza de trabajo, creando una presión negativa. Luego se utiliza la presión atmosférica para fijar firmemente la pieza de trabajo. Cuando el nivel de vacío alcanza el valor establecido (normalmente -60 kPa a -80 kPa), el sistema mantiene automáticamente el estado de adsorción. Los operadores pueden completar acciones como levantar, mover, rotar y soltar a través del mango o dispositivo de control remoto, lo que permite el transporte rápido y seguro del material en láminas desde la plataforma de material hasta el equipo de procesamiento.

Objetivo

¿Qué puede hacer la máquina elevadora por vacío serie 1325? Es adecuado para el transporte de diversos materiales laminados planos, densos y no permeables.

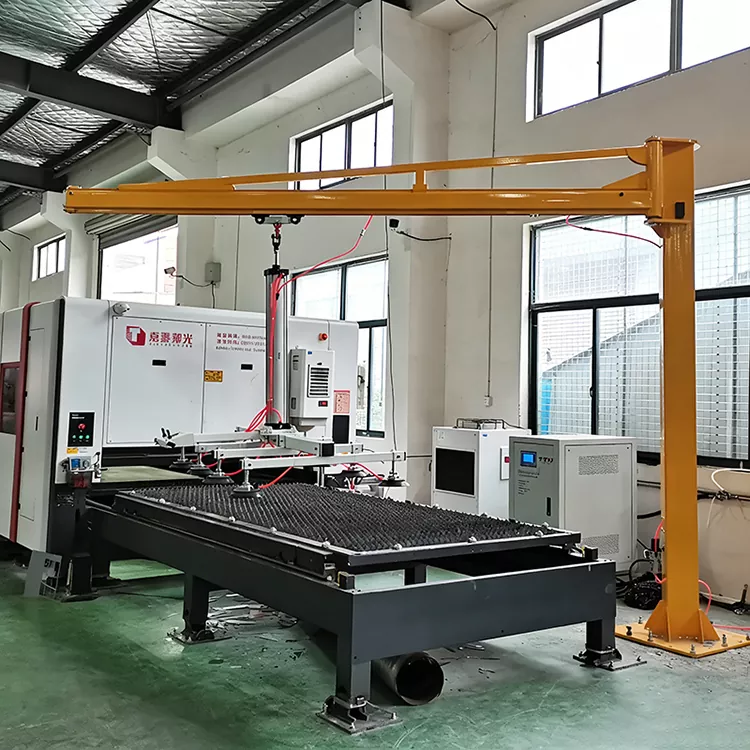

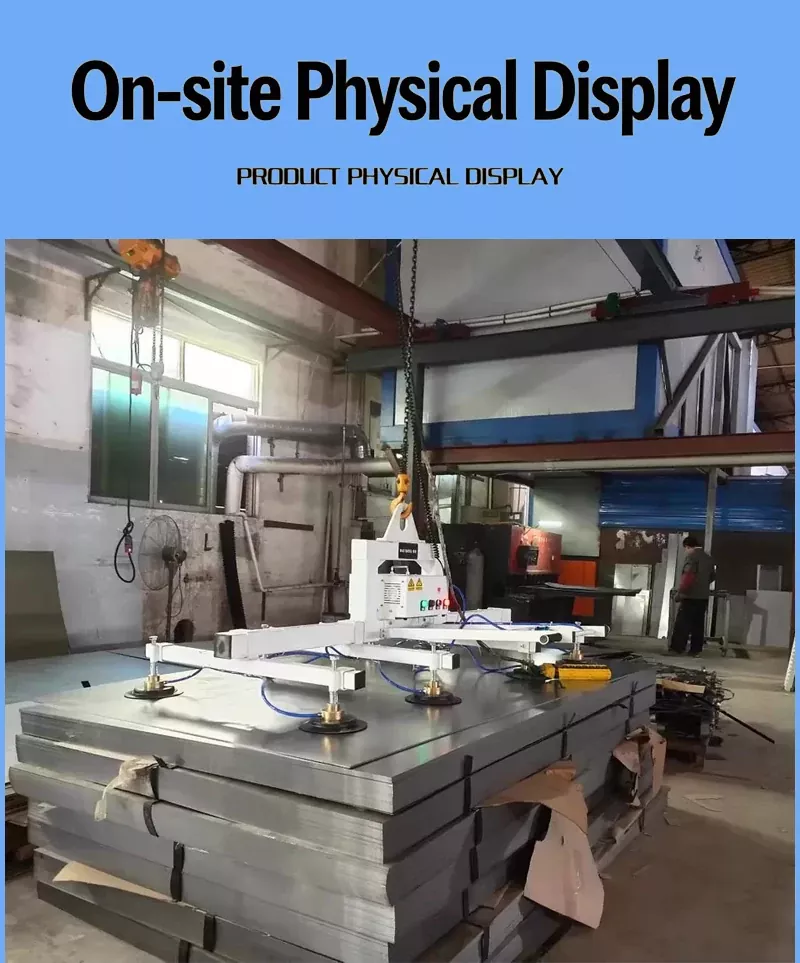

Las aplicaciones típicas incluyen: placas de acero al carbono, placas de acero inoxidable, placas de aluminio, placas de cobre y otras láminas de metal; vidrio (vidrio templado, vidrio laminado, vidrio para muro cortina); placas de piedra, mármol; placas de madera, placas compuestas, placas sándwich; así como láminas de plástico. En escenarios tales como carga y descarga de materiales para máquinas de corte por láser, alimentación para máquinas punzonadoras CNC y transporte de láminas para máquinas cizallas, la máquina elevadora por vacío serie 1325 puede reemplazar el levantamiento manual tradicional de placas o el levantamiento con grúa, lo que permite la operación por parte de una sola persona y el transporte sin daños.

Ventajas principales y puntos de venta

Las principales ventajas que tiene la máquina elevadora por succión por vacío modelo 1325 al destacarse entre los numerosos productos similares en el mercado se encuentran principalmente en los siguientes seis aspectos.

1. Adaptado con precisión a materiales laminados de tamaño mediano.

2. Garantía de seguridad de falla de energía dual.

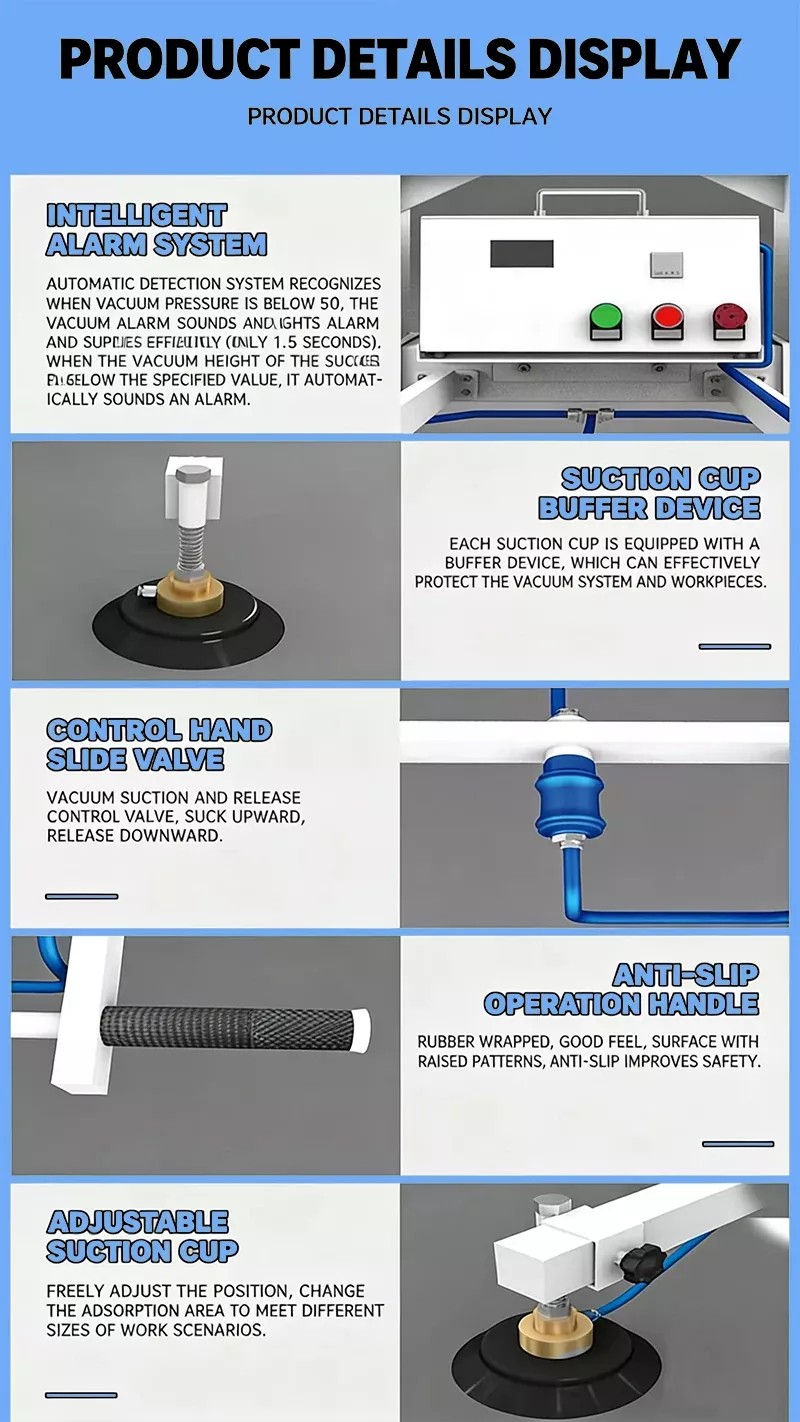

3. Alarma sonora y luminosa para seguimiento en tiempo real.

4. Diseño de amortiguador de doble resorte para ventosas.

5. Bomba de vacío sin aceite importada con función sin mantenimiento.

6. Diseño ergonómico para operación por una sola persona.

Alertas de uso indebido común

En el uso real del cargador láser con ventosa 1325, las siguientes operaciones incorrectas son las más comunes y requieren atención especial para evitarlas.

Un mal contacto entre la ventosa y la superficie de la pieza de trabajo provoca fallos en la adherencia. Este es el error operativo más común. Si la superficie de la pieza de trabajo está contaminada con aceite, polvo, humedad u óxido, dañará el efecto de sellado del labio de la ventosa, lo que provocará la incapacidad de establecer o una disminución continua del vacío. Antes de la operación, es fundamental limpiar la ventosa y la superficie de la pieza de trabajo con un paño limpio. Además, la ventosa debe estar perfectamente alineada y adherida a la superficie de la pieza de trabajo de forma perpendicular; cualquier adhesión oblicua provocará un sellado deficiente y una pérdida de fuerza de succión.

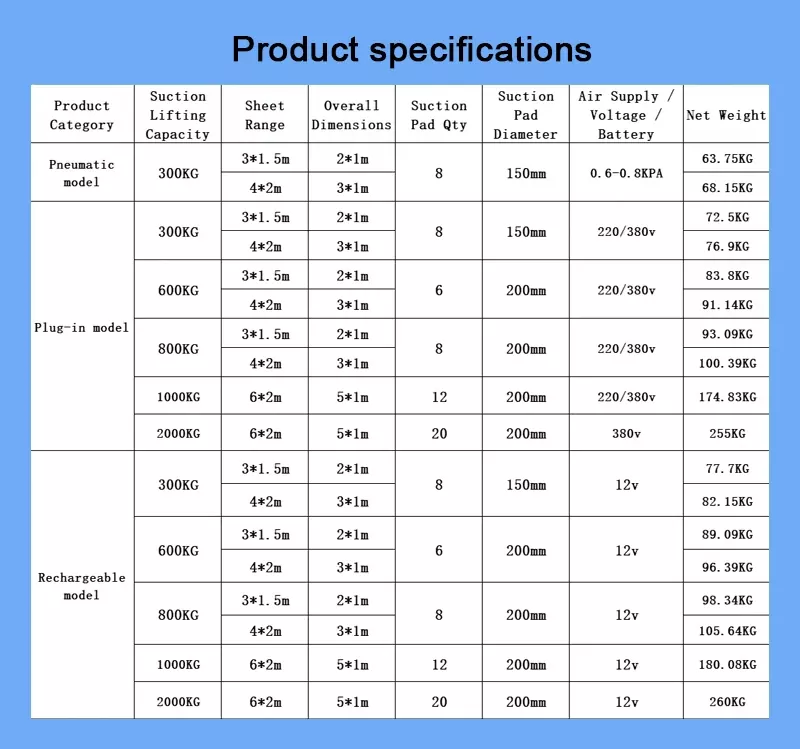

Sobrecargar el uso equivale a tratar la seguridad como una broma. Cada máquina elevadora por succión por vacío tipo 1325 tiene una capacidad de carga nominal claramente definida (la configuración estándar suele ser de 400 kg a 500 kg). La sobrecarga del uso es uno de los errores operativos más peligrosos. Aunque el equipo está equipado con un interruptor de presión de vacío para evitar una sobrecarga en el arranque, los operadores no deben confiar en el dispositivo de protección sino que deben usarlo estrictamente dentro del rango de carga nominal. El factor de seguridad no debe ser inferior a 2 veces: si la carga nominal es de 400 kg, la fuerza de adsorción real diseñada debe ser superior a 800 kg. Se trata de no permitir sobrecargas, sino de dejar un margen de seguridad ante situaciones inesperadas.

Ignorando la prueba de la función de protección de apagado. Algunos usuarios nunca han realizado pruebas efectivas de la función de protección de apagado durante la aceptación del equipo o el uso diario. El enfoque correcto es: cortar directamente la energía cuando el equipo esté a plena carga y observar el tiempo para que la pieza de trabajo permanezca adsorbida; si el tiempo de caída es inferior a 5 minutos, indica que puede haber un problema con la función de protección de apagado. Esta prueba debe realizarse cada vez que se realice el mantenimiento regular.

La dirección de instalación incorrecta del filtro ha provocado frecuentes obstrucciones. El filtro debe instalarse verticalmente hacia arriba. Cuando se instala verticalmente, el polvo y las partículas se depositarán en el fondo bajo la fuerza de la gravedad. Abriendo la tapa inferior se pueden limpiar. Si se instala horizontalmente, el polvo no puede asentarse y contaminará continuamente el elemento filtrante, provocando que el elemento filtrante se obstruya prematuramente y requiera reemplazos frecuentes. Al inspeccionar el equipo para su aceptación, asegúrese de verificar la dirección de instalación del filtro.

Ignorar la protección de la bomba de vacío puede reducir su vida útil. Cuando la máquina elevadora por succión por vacío tipo 1325 se utiliza para adsorber objetos no permeables como placas de acero y vidrio, la bomba de vacío continúa funcionando hasta que alcanza el nivel máximo de vacío y luego el flujo de aire se detiene. Esto puede hacer que el cabezal de la bomba se sobrecaliente. Los equipos habituales deben estar equipados con una válvula de protección de la bomba de vacío (válvula de purga), que se abre automáticamente cuando el vacío alcanza su valor máximo, introduciendo aire frío para enfriar el cabezal de la bomba. Si el equipo no tiene esta válvula de protección, la vida útil de la bomba de vacío puede reducirse de los diez años normales o más a unos dos años. Al comprar la máquina elevadora por succión por vacío tipo 1325, es necesario confirmar esta configuración con el proveedor.

La ventosa de goma entra en contacto con sustancias corrosivas. La ventosa de goma no debe entrar en contacto con ácidos, lejías, manchas de aceite u objetos punzantes. Estas sustancias acelerarán el envejecimiento y el agrietamiento del caucho, lo que provocará una disminución del rendimiento del sellado. Al almacenar, la máquina elevadora por succión por vacío tipo 1325 debe colocarse en un ambiente seco y limpio, y evitar la luz solar directa.

Método de embalaje

El cargador láser con ventosa 1325 adopta un esquema de embalaje de desmontaje modular. Antes de salir de fábrica, el equipo se desmonta en los siguientes componentes principales: conjunto de viga principal, conjunto de viga transversal (incluidas las ventosas), unidad de bomba de vacío, sistema de control (incluida la caja de control eléctrico y manija), conjunto de voladizo y rotación, tuberías de conexión y paquete de accesorios. Cada componente se empaqueta de forma independiente:

Las vigas principales y transversales y otros componentes estructurales de acero grandes se fijan y empaquetan con un marco de acero: la parte inferior es una bandeja de acero, los cuatro lados están reforzados con ángulos de acero y el exterior está cubierto con una película plástica impermeable y tela tejida, que es adecuada para apilamiento y almacenamiento al aire libre. Los componentes de la ventosa están empaquetados con acolchado de algodón perlado + cajas de cartón, cada ventosa se envuelve por separado para evitar deformaciones durante el transporte. La unidad de bomba de vacío está empaquetada en una caja de madera; el interior está completamente acolchado con espuma y algodón perlado, y el exterior de la caja de madera está marcado con etiquetas de transporte comunes a nivel internacional, como "hacia arriba", "a prueba de humedad" y "frágil". El sistema de control y los componentes de precisión se empaquetan con bolsas antiestáticas + algodón perlado + cajas de cartón. El paquete de tubos de conexión y accesorios está sellado con bolsas plásticas + cajas de cartón.

Todos los materiales de embalaje cumplen con los estándares internacionales de envío marítimo y poseen funciones de protección contra la humedad, los golpes y la oxidación. El embalaje de la caja de madera utiliza madera contrachapada no tratada con pesticidas, que cumple con la norma fitosanitaria internacional NIMF 15 y puede exportarse directamente sin tratamiento adicional de control de plagas.

Proceso de envío

Una vez confirmado el pedido, el ciclo de producción suele durar de 7 a 15 días laborables (dependiendo de la configuración y la cantidad del pedido). Después de sacar el equipo de la línea de producción, se realiza una prueba funcional integral, que incluye prueba de vacío, prueba de adsorción a plena carga, prueba de protección de apagado y prueba de alarma de luz y sonido, y solo puede ingresar a la etapa de empaque después de pasar la prueba. Una vez completado el embalaje, el equipo se envía desde la fábrica al puerto designado (normalmente el puerto de Shanghai o el puerto de Qingdao). El tiempo de envío por mar depende del destino: entre 7 y 15 días para el sudeste asiático, entre 25 y 35 días para Europa, entre 20 y 30 días para América del Norte y entre 15 y 25 días para Medio Oriente.

Documentos de envío

Para cada polipasto de succión por vacío modelo 1325, se proporcionan los siguientes documentos con el envío: Manual de usuario del equipo (en inglés), lista de empaque, certificado de calidad del producto, certificación CE (si corresponde), tarjeta de garantía original de fábrica para la bomba de vacío, guía de instalación y puesta en marcha. Todos los documentos se sellan en bolsas impermeables y se colocan en un lugar destacado dentro de la caja de madera.

Inspección de entrega

Después de que el cliente reciba nuestro Cargador Láser con Ventosa 1325, se recomienda que siga los siguientes pasos de inspección antes de firmar la entrega: Verifique si el embalaje exterior está dañado, deformado o tiene manchas de agua; Después de abrir la caja, cuente el número de cada componente con la lista de empaque; Compruebe si las ventosas están deformadas o dañadas; Compruebe si la bomba de vacío y la caja de control eléctrico han sufrido daños durante el transporte. Si encuentra algún problema, anótelo en el formulario de recibo y comuníquese con el proveedor de inmediato.

Instalación y puesta en marcha

La instalación in situ de la máquina elevadora por succión por vacío tipo 1325 suele tardar de 4 a 6 horas, incluido el montaje mecánico, la conexión eléctrica y la puesta en marcha del sistema. El requerimiento de alimentación del equipo es 380VAC ± 15%, 50Hz ± 1Hz, sistema trifásico de tres hilos. Después de la instalación, se debe realizar una prueba de adsorción de carga completa y una prueba de protección de apagado antes de poder ponerlo en uso. Algunos proveedores ofrecen servicios de instalación de guía remota por video o pueden enviar ingenieros para que realicen la instalación en el sitio (el costo no está incluido).
